Maus Schnittstellen & Protokoll Konverter RS232 TO PS2 / USB (optische Maus an eine alte RS232 Schnittstelle anschließen)

Allgemeines

Sie möchten eine optische Maus neuester Bauart (z.B. mit PS2 oder USB Schnittstelle) an einen Rechner anschließen, der nur für Kugelmäuse konzipiert wurde? Sie suchen also einen RS232->PS/2 Adapter der auch wirklich funktioniert? Dann sind Sie hier richtig - lesen Sie weiter oder kontaktieren Sie uns per E-Mail

Technische Anforderung

Ihr Problem lautet: Sie möchten eine moderne optische Maus, die heutzutage bei 5 Volt (PS2 bzw. USB) mehr als 350 mA Strom verbraucht, an eine RS232 Kugelmaus-Schnittstelle (9-poliger SUB-D Stecker) anschließen, der leider bei max. 10 Volt nur ca. 10 mA zur Verfügung stellt. Der geübte Elektroniker erkennt sofort, warum es nie optische Mäuse mit RS232 Schnittstelle gab: genau, eine RS232 liefert nicht genügend Energie um den Laser einer optischen Maus zu versorgen.

Sie haben alle möglichen Konverter bei den Fachhändlern durchprobiert und auch schon stundenlang im Netz und bei Ebay gesucht? Niemand hat Ihnen erklärt, daß die Leistung die eine RS232 Schnittstelle an einem 9-poligen oder 25-poligen Stecker angeboten wird, niemals dafür ausreichen kann eine moderne optische Maus zu betreiben?

Unsere Konverter sind im harten Bahnalltag seit Jahren im Einsatz. Neuerdings laufen unsere Maus-Protokoll-konverter sogar im maritimen Bereich. Die nachfolgende Abbildung zeigt die erste Luxusjacht auf der unser Konverter zum Einsatz gekommen ist.

Produktbeschreibung

Der Maus Protokoll-Konverter wurde für unseren Kunden ÖBB entwickelt, da heute noch viele Systeme im Einsatz sind, die nur mit RS232 Schnittstellen ausgerüstet sind. Moderne optische Computer-Mäuse hingegen sind nur noch mit PS2 oder USB Schnittstellen verfügbar. Dies hat durchaus einen technischen Grund. Optische Mäuse sind wahre Stromfresser. Die alten Kugelmäuse konnten noch mit dem Strom versorgt werden, der aus den Steuerleitungen der RS232 abgezweigt wurde. Wo Kugelmäuse noch mit 10 mA bei 10 Volt das Auslangen gefunden haben, benötigen optische Mäuse mehr als 350 mA bei 5 Volt. Das ist fast der 200-fache Stromverbrauch. Da helfen die besten Adapterkabel nichts, weil Sie aus der RS232 Schnittstelle einfach nicht genug Energie erhalten. Da ändert auch das teure Adapterkabel nichts.

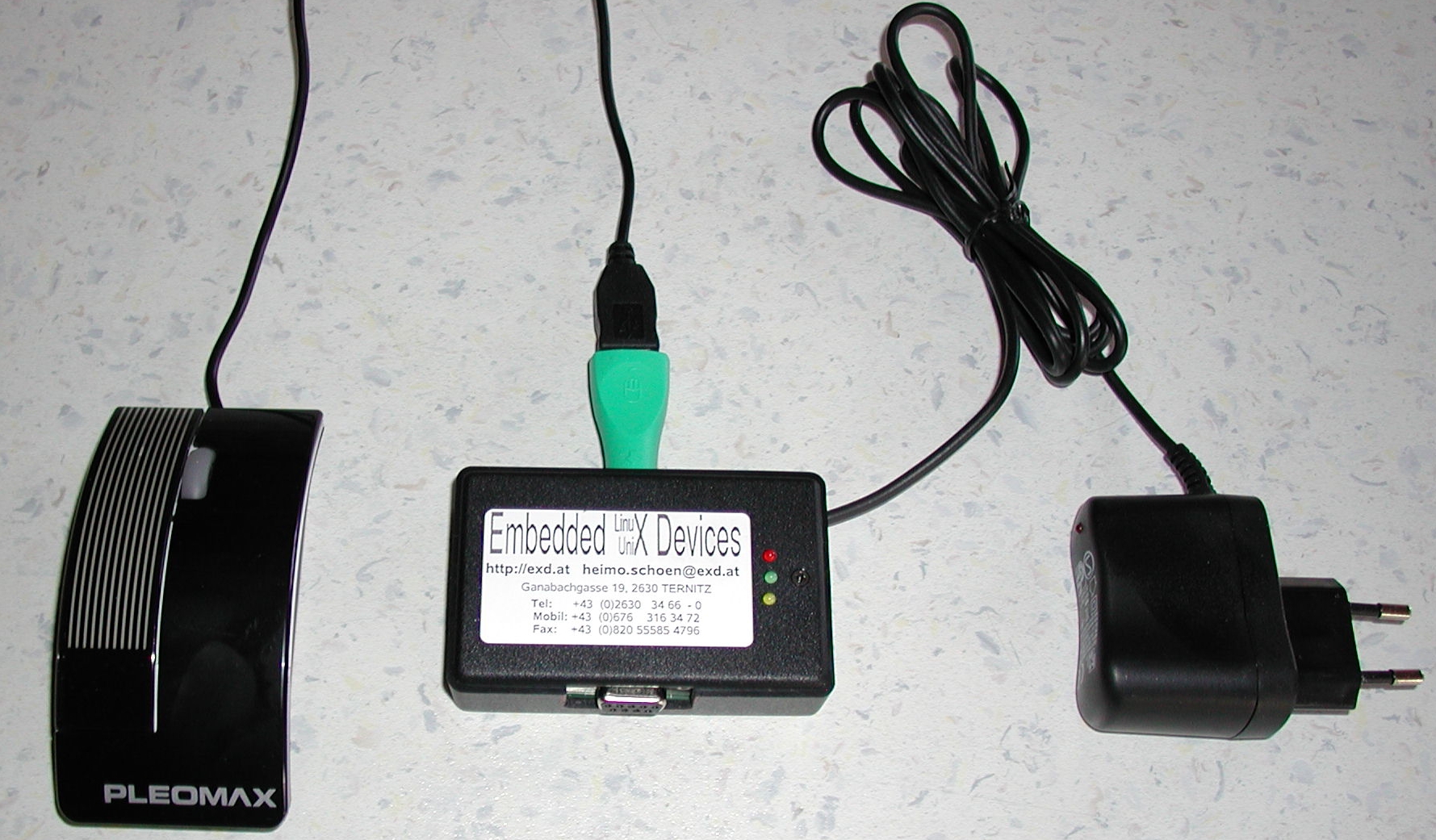

Aus diesem Grund wurde der Maus Protokoll-Konverter entwickelt. Der Konverter besitzt eine RS232 Schnittstelle zum Rechnersystem und eine PS2 Schnittstelle zu einer modernen optischen Maus. Damit die PS2 oder USB-Mäuse mit ausreichend Strom versorgt werden können, besitzt der Konverter zusätzlich ein Steckernetzgerät das eine stabilisierte 5 Volt Versorgung zur Verfügung stellt.

Der Konverter wurde in Kooperation und tatkräftiger Unterstützung durch die österreichischen Bundesbahnen, Hrn. Daniel Lindinger entwickelt und ist bei den ÖBB im harten Bahnalltag seit vielen Jahren ohne Ausfälle im Einsatz. Der Konverter gibt dem Betreiber die Möglichkeit, auf Stellwerken älterer Bauart nun auch moderne optische Mäuse anzuschließen und damit dem Bedienpersonal ergonimische und zeitgemäße Werkzeuge in die Hand zu geben, ohne die hohe monitäre Investition eines Eisenbahnstellwerks verändern zu müssen.

Selbstverständlich hat der Konverter die hierfür notwendige Zulassung für den Einsatz bei den ÖBB. Eine CE-Zulassung können wir bei entsprechend hoher Stückzahl ebenfalls zur Verfügung stellen, sofern Sie dieses Produkt "in den freien Warenverkehr" bringen möchten.

Lesen Sie mehr in der BOS-MAUS-Systembeschreibung-V1.05.pdf

Features

  • Stromversorgung unabhängig von der RS232 Schnittstelle
  • kompatibel zu Microsoft Mouse Protokoll
  • jede handelsübliche PS2-Maus oder USB-Maus mit PS2 Adapter wird unterstützt.
  • 16 MHz RISC-Prozessor
  • extrem kurze Bootzeit (ca. 10 ms)
  • keine Konfiguration erforderlich - alle Mäuse werden automatisch erkannt und korrekt konfiguriert
  • extrem hohe RS232 Pegel und in jeder Hinsicht der PS2 Spezifikation entsprechende PS2-Schnittstelle - damit sind Verlängerungskabel in den Leitungen bis ca. 10 m ohne Probleme machbar
  • LED-Anzeige für Betriebsbereitschaft, PS2-Aktivität, RS232-Aktivität und Überwachung ob die PS2-Maus vorhanden ist
  • kundenspezifische Änderungen sind jederzeit möglich
  • und vieles mehr - fragen Sie uns - wir beraten Sie gerne.

Preise

Der RS232->PS/2 Adapter wird in Handarbeit hergestellt. Der RS232->PS/2 Konverter arbeitet mit einem 16 Mhz Prozessor und einem MAX232 Chip. Der Konverter wird händisch produziert. Es ist keine Massenware aus chinesischer Produktion, sondern wird bei uns im Haus gefertigt und getestet.

Es war und ist nicht geplant diesen Konverter in großen Stückzahlen zu produzieren, da die Anwendungsfälle immer seltener werden, wo man so ein Gerät benötigt.
